在化学实验中经常需要恒温加热和搅拌，因此恒温磁力搅拌器被广泛应用，其原理是利用电机带动磁铁旋转产生磁场，进而带动容器内的搅拌子做圆周循环运动从而达到搅拌液体的目的。恒温磁力搅拌器具有灵敏度高，可控性强，温控范围广的特点，其大量应用于高等有机化学合成实验，使化学实验搅拌自动化迈进了一步，是配套各种分析器搅拌器溶液的理想工具。



　　目前市场上存在的恒温磁力搅拌器有两种，一种是水/油浴锅，即采用液浴加热方式，另一种是电热套，即采用直接加热方式。其各存在优缺点：水/油浴锅温度曲线稳定，但缺点是反应慢，需要有人看守以防造成干烧，尤其用高温油做加热介质时，若使用频率高，油易结块，则必须要更新油，造成成本加大，并且清洗十分麻烦；电热套温度反应快，加热效率高，但不易控制温度，易窜温。



　　目前市场上只存在单独的水/油浴锅配合磁力搅拌器或者是电热套配合磁力搅拌器，或者是水/油浴锅与电热套共用来配合磁力搅拌器，比较来看：前者成本过高，需要使用水/油浴锅时，需要购买一套水/油浴锅配合磁力搅拌器，需要使用加热套时，再需购买一套加热套配合磁力搅拌器，尤其是，加热套容积有50ml-5000ml，每需要使用一种容积的化学实验容器，便需要购买相应容积的加热套，且配合购买相应面积的磁力搅拌器，成本非常的高；而后者的水/油浴锅非常简易，即为家用不锈钢盆，其自身不能加热，使用时只能放入加热套中，由加热套加热然后向其传导热，以使得不锈钢盆升温，其控温效果很差，做实验时容易引起较大误差。



　　实用新型内容



　　本实用新型要解决的技术问题是：



　　为解决背景技术中存在的问题，本实用新型提供一种活锅、加热套兼用型恒温加热磁力搅拌器，其更加节约成本，控温效果更佳，使用选择更方便。



　　本实用新型的技术方案是：



　　一种活锅、加热套兼用型恒温加热磁力搅拌器，包括磁力搅拌器，所述磁力搅拌器内部设有中空腔，所述中空腔内底部设有马达，所述马达通过转动轴连接有支撑板，所述支撑板上固定安装有高温磁铁，所述磁力搅拌器前面板上设有电源开关、加热开关、调速转动按钮和温度显示屏，所述磁力搅拌器上面板通过活动紧固件连接有散热板，所述散热板与磁力搅拌器之间仅通过活动紧固件接触连接，所述磁力搅拌器上面板及其上部的散热板上下对应位置处均设有一圆孔，所述圆孔内插有立杆，所述磁力搅拌器后面板上分别通过导线连接有温度传感器和电源插头，其特征在于：所述磁力搅拌器后面板上设有三孔插座，所述三孔插座通过与其相配合连接的三相插头以及与三相插头相连的导线连接有活锅或加热套，所述活锅为圆柱状，且其内部为中空腔，所述活锅上部设有环形锅盖，所述活锅内底部固定有加热丝，所述加热套外部紧密套有加热套外壳，所述加热套采用耐高温无碱玻璃纤维材料，并编织成半球形，所述加热套内部密封有电阻丝。



　　进一步，所述活锅的环形锅盖上对称设有两个上下开口的中空凸起柱；所述活锅内部加热丝呈环状。



　　进一步，所述加热套外壳左右两侧对称设有把手。



　　进一步，所述活锅或加热套内放置有实验容器，所述实验容器内放置有磁力搅拌子。



　　所述立杆位于磁力搅拌器上面板左后方或右后方处，所述立杆上固定有夹持部件，所述夹持部件用于夹持温度传感器，所述温度传感器伸入实验容器内。



　　进一步，所述散热板与磁力搅拌器上面板竖向重叠设置。



　　本实验新型的有益效果是：



　　1.不同于现有磁力搅拌器后面板伸出固定连接线来连接活锅或加热套上的插座的结构，本实用新型的磁力搅拌器后面板上采用三孔插座，与其配合连接的三相插头则固定在活锅和加热套上，此结构可用于活锅以及加热套二者的连接使用，从而可以实现加热锅和电热套的自由切换，而无需单独购买两套仪器，更加节省成本，选择更加自由。



　　2.本实用新型可实现活锅及加热套的兼用，二者均可实现独立加热，可充分发挥二者的功能。活锅内部设有加热丝，可实现其自身的加热，与利用加热套传导热量给不锈钢锅的仪器相比，控温效果更好；而运用加热套时，烧瓶外壁不会沾水或沾油，节省水或高温油等介质，节省成本，干净且节省时间，并且，电热套的加热温度最高可达380℃，控温范围为：室温～380℃，可节省高温导热油的使用，进一步节省成本。



　　3.本实用新型的电热套容量有50ml-5000ml不等，在实验过程中可以根据不同容量的烧瓶自由切换，选择更加方便；且这些不同容量的电热套均可用于该磁力搅拌器，从而进一步节省成本。



　　附图说明



　　图1为本实用新型的正视图。



　　图2为本实用新型的后视图。



　　图3为本实用新型的内部结构示意图。



　　图4为本实用新型水/油浴锅的结构示意图。



　　图5为本实用新型加热套的结构示意图。



　　图中1.磁力搅拌器2.马达3.转动轴4.支撑板5.高温磁铁6.电源开关7.加热开关8.调速转动按钮9.温度显示屏10.活动紧固件11.散热板12.立杆13.温度传感器14.电源插头15.三孔插座16.三相插头17.活锅18.加热套19.环形锅盖20.加热丝21.加热套外壳22.中空凸起柱23.把手24.实验容器25.磁力搅拌子26.夹持部件。



　　具体实施方式



　　如图1、图2、图3、图4、图5所示，本实用新型一种活锅、加热套兼用型恒温加热磁力搅拌器，包括磁力搅拌器1，所述磁力搅拌器1内部设有中空腔，所述中空腔内底部设有马达2，所述马达2通过转动轴3连接有支撑板4，所述支撑板4上固定安装有高温磁铁5，所述马达2可带动支撑板4转动，进而带动高温磁铁5转动。



　　所述磁力搅拌器1前面板上设有电源开关6、加热开关7、调速转动按钮8和温度显示屏9。



　　所述磁力搅拌器1后面板上分别通过导线连接有温度传感器13和电源插头14，所述磁力搅拌器1后面板上设有三孔插座15，所述三孔插座15通过与其相配合连接的三相插头16以及与三相插头16相连的导线连接有活锅17或加热套18。所述活锅17为圆柱状，且其内部为中空腔，所述活锅17上部设有环形锅盖19，所述活锅17内底部固定有加热丝20，所述加热丝20呈环状，所述活锅17的环形锅盖19上对称设有两个上下开口的中空凸起柱22，可供温度传感器13通过并伸入到液体内。所述加热套18外部紧密套有加热套外壳21，所述加热套18采用耐高温无碱玻璃纤维材料，并编织成半球形，所述加热套18内部密封有电阻丝，所述加热套外壳21左右两侧对称设有把手23。



　　所述磁力搅拌器1上面板通过活动紧固件10连接有散热板11，所述活动紧固件10可以为螺栓、螺柱等。所述散热板11与磁力搅拌器1之间仅通过活动紧固件10接触连接，其余部分为中空，所述散热板11与磁力搅拌器1上面板竖向重叠设置。



　　所述磁力搅拌器1上面板及其上部的散热板11上下对应位置处均设有一圆孔，所述圆孔内插有立杆12，所述立杆12位于磁力搅拌器1上面板左后方或右后方处，所述立杆12上固定有夹持部件26，所述夹持部件26用于夹持温度传感器13，所述温度传感器13伸入实验容器24内。



　　所述活锅17或加热套18内放置有实验容器24，所述实验容器24为烧杯、烧瓶等化学实验用器具，所述实验容器24内放置有磁力搅拌子25，磁力搅拌器1内部的高温磁铁5转动时，可带动磁力搅拌子20的转动，进而实现搅拌。

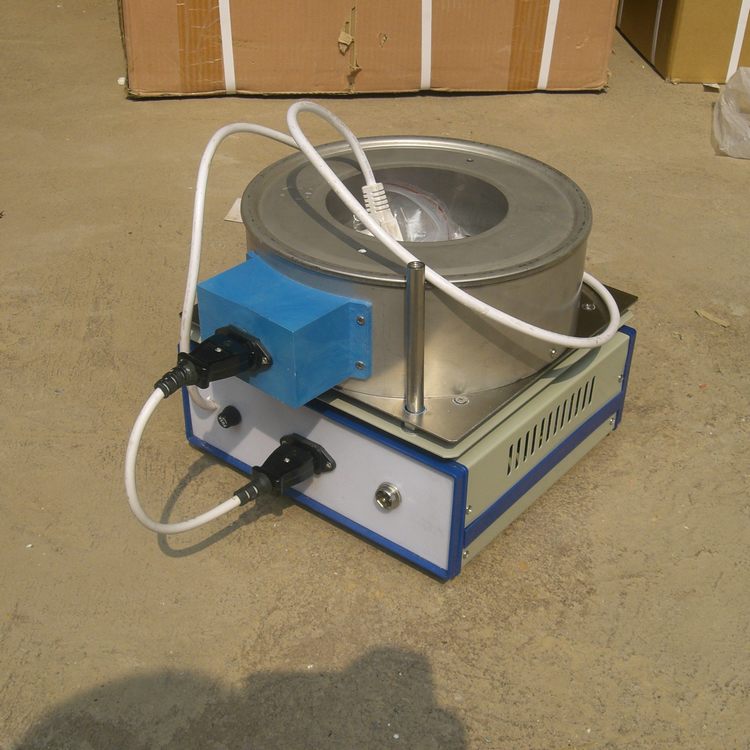

　　使用时，若需要做水/油浴实验，则将活锅17放置在磁力搅拌器1上部的散热板11上，并在活锅17内加入水或高温油，将实验容器24放置在活锅17内部，盖上环形锅盖19，将磁力搅拌子25放入实验容器24内部，将活锅17上的三相插头16插在磁力搅拌器1后面板上的三孔插座15内，将磁力搅拌器1后面板上的电源插头14连接电源，打开电源开关6使磁力搅拌器1开始工作，进行搅拌，转动调速转动按钮8可调节转速到合适的速度，打开加热开关7，使活锅17内的加热丝20开始加热。用立杆12上的夹持部件26夹持温度传感器13，并将温度传感器13伸入到活锅17或实验容器24内部，即可在温度显示屏9上显示活锅17或实验容器24内部的温度；



　　若需要使用加热套加热时，则将加热套18放置在磁力搅拌器1上部的散热板11上，将实验容器24放置在加热套17内部，将磁力搅拌子25放入实验容器24内部，将加热套18上的三相插头16插在磁力搅拌器1后面板上的三孔插座15内，将磁力搅拌器1后面板上的电源插头14连接电源，打开电源开关6使磁力搅拌器1开始工作，进行搅拌，转动调速转动按钮8调节到合适的速度，打开加热开关7，使电热套18开始加热。用立杆12上的夹持部件26夹持温度传感器13，并将温度传感器13伸入到实验容器24内部，即可在温度显示屏9上显示实验容器24内部的温度。



　　实验结束后，关闭电源开关6和加热开关7，将电源插头14从电源上移除即可。
